GROWSE LINING 공법에 의한 당사의 DIAPHRAGM VAVE는 유선형으로 설계되어 유체의 흐름이 우수하고 잔류현상이 없습니다.
또한, DIAPHRAGM은 TEFLON의 특수공법으로 제조 100만회 이상의 반복시험을 거쳐 합격한 제품으로 내구력 및 유연성이
뛰어나 장시간 사용에도 변형이 전혀 없습니다. |
|
| |
 Growse Lining®의 적용원료 및 장점 |
|
 |
 |
Diaphragm Valve의 점액부는 내식성, 비점착성과 내열성이 우수한 불소수지 (PF, PTFE/ETFE)로 되어있어 "반도체 제조용"이나 "화학분야"의 약액 이송용입니다. |
|
Body내면의 Lining을 Injection Molding 또는 GROWSE LINING®공법으로 제작하여 Lined두께가 균일하고, 표면이 매끄럽고 Pin Hole이 없으며 밀착성이 우수합니다. |
|
Diaphragm은 불소수지(PTFE)특수공법으로 제조하여 100만회 이상의 반복시험을 거쳐 합격한 제품으로 내구력 및 유연성이 뛰어나 장시간 사용해도 변형이 없습니다. |
|
복원력이 우수한 Cushion이 Body의 Weir 부위에 접촉되어 Line-lock되므로 Leakage가 없습니다. |
|
Indicator부착으로 Valve의 개폐여부를 알 수 있게 하였습니다. |
|
NO팩킹으로 설계되어 하자요인을 최소화하고 Leakage가 없습니다 |
|
구조가 간단하여 취급이 용이하고 수평, 수직 어느 배관에도 설치가 용이하며, 설치된 장소에서 점검 및 보수가 용이합니다. |
|
Diaphragm교환수리와 Valve교환비가 절감됩니다. |
|
 |
|
| |
| SPECIFICATION |
|
| 규격
STANDARDS |
최고
사용 압력
APPLICBLE PRESSURE
AT MAXIMUM
(kgf㎠) |
수압
시험 압력
TESED PRESSURE
(kgf㎠) |
CvTABLE |
LINING |
| ANSI |
JIS |
| 3/4″ |
20A |
10 |
12 |
12 |
*PFA
*ETFE
*THICKNESS:
Minimum
3.2㎜ |
| 1 |
25A |
7 |
10 |
18 |
| 1½ |
40A |
45 |
| 2 |
50A |
88 |
| 2½ |
65A |
132 |
| 3 |
80 |
186 |
| 4 |
100A |
336 |
| 6 |
150A |
630 |
| 8 |
200A |
5 |
7 |
1320 |
|
| |

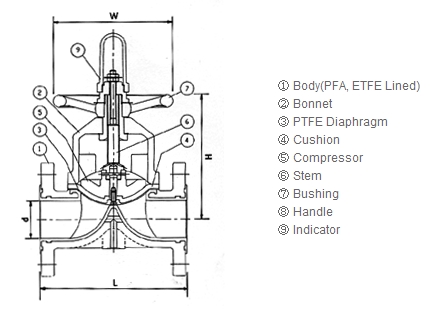

| 주요부품명/PART NAME |
|
|
| |
| STANDARD FLANGE:ANSI 150Lb or JIS 10K |
|
| NOMINAL
SIZE |
D
(㎜) |
H
(㎜) |
W
(㎜) |
L
(㎜) |
LINED
THICKNESS |
LINERS
AVAILABLE |
| ANSI |
JIS |
PFA |
ETFE |
| 3/4˝ |
20A |
20 |
105 |
125 |
146 |
3.5 |
* |
* |
| 1 |
25A |
25 |
110 |
125 |
146 |
3.5 |
* |
* |
| 1½ |
40A |
40 |
140 |
150 |
171 |
4 |
* |
* |
| 2 |
50A |
50 |
170 |
160 |
197 |
4 |
* |
* |
| 2½ |
65A |
65 |
200 |
180 |
226 |
4 |
* |
* |
| 3 |
80A |
80 |
215 |
200 |
260 |
4 |
* |
* |
| 4 |
100A |
100 |
272 |
250 |
340 |
4 |
* |
* |
| 6 |
150A |
150 |
395 |
300 |
420 |
4 |
* |
* |
| 8 |
200A |
200 |
488 |
355 |
525 |
4 |
* |
* |
|
| |
|
| |
 |
| |
| 특징 |
|
|
 |
|
|
Plug Valve의 점액부는 불소수지(PFA, ETFE)로 되어있어 내식성, 비점착성, 내열성이 우수하여 환경제 또는
부식성 약액의 이송에 사용됩니다.
응용분야:미생물·의약, 화학, 석유화학, 식품공엽 및 반도체 공업등 |
| |
|
Sleeve의 마모에 의하여 Seal압력을 조정해야 할 때에는 조정나사를 1/4회전하면 Plug가 눌려서 새 밸브와 같이 Seal의 압력이 형성되므로 분해, 보수할 필요가 없습니다. |
| |
|
Seal 전, 후의 압력차이가 없기때문에 밀봉부하 압력이 없습니다. |
| |
|
구조적 안전성에 의하여, Seat를 통한 Leakage가 없고 조정나사가 있어 압력조정이 언제나 가능합니다. |
| |
|
Plug는 Taper에 의해 누를수록 밀봉압력이 강해지므로 다른 밸브에 비해서 어떠한 유체의 압력 변화에도 항상 변함없는 밀봉압력을 가집니다. |
| |
|
Plug는 Body와 Sleeve로 360° 싸여져 있기때문에 불필요한 공간이 없으며, Plug가 닫혀 있을 때, Plug표면에 남아있는 유체는 밸브가 열릴 때에 불소수지를 보호하는 금속입술 부분에 의해서 제거되므로 Lined에 손상이 없습니다. |
| |
|
구조가 간단하여 취급이 용이하고 수평, 수직 어느 배관에도 설치가 용이하며, 설치된 장소에서 점검 및 보수가 용이합니다. |
|
|
|
|
| |

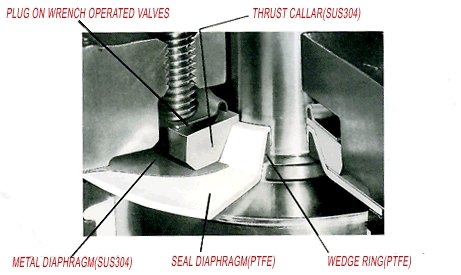

| TOP SEAL특징/FEATURES OF TOP SEAL |
|
|
| |
| DIMENSION |
|
|
 |
|
| 주요부품명/PART NAME |
|
①Body(Lining)
②Plug(Lining)
③Body Cover(Top)
④Body Cover(Bottom)
⑤Seal Diaphragm(Top)
⑥Seal Diaphragm(Bottom)
⑦Metal Diaphragm(Top)
⑧Metal Diaphragm(Bottom)
⑨Wedge Ring |
| |
| 표준재질 |
|
①Body :Ductile Iron
②Plug :Ductile Iron
③Handle :SUS 304
④라이닝 재질 :PFA, ETFE
⑤Backer :고무, SF-Sheet
(요구되는 재질로 사용가능)
⑥연속 사용최고온도 :200℃ |
| |
| STANDARD MATERIALS |
|
①Body :Ductile Iron
②Plug :Ductile Iron
③Handle :SUS 304
④Lining :PFA, ETFE
⑤Backer :Rubber, SF-Sheet
(Any material requested)
⑥Maximum temperature at continuous service 200℃ |
|
|
|
|
| |
| STANDARD FLANGE:ANSI 150 Lb or JIS 10K |
|
| NOMINAL
SIZE |
D
(㎜) |
H
(㎜) |
W
(㎜) |
L
(㎜) |
LINED
THICKNESS |
LINERS
AVAILABLE |
| ANSI |
JIS |
PFA |
ETFE |
| 3/4˝ |
20A |
20 |
60 |
250 |
118 |
3.5 |
* |
* |
| 1 |
25A |
25 |
70.2 |
280 |
127 |
3.5 |
* |
* |
| 1½ |
40A |
38 |
83.7 |
320 |
165 |
3.5 |
* |
* |
| 2 |
50A |
50 |
103.2 |
350 |
178 |
3.5 |
* |
* |
| 2½ |
65A |
65 |
129 |
390 |
190 |
3.5 |
* |
* |
| 3 |
80A |
80 |
150 |
420 |
204 |
4 |
* |
* |
| 4 |
100A |
100 |
224.5 |
280 |
230 |
4 |
* |
* |
| 6 |
150A |
150 |
277 |
315 |
268 |
4 |
* |
* |
| 8 |
200A |
200 |
320 |
355 |
294 |
4 |
* |
* |
|
| |
