HOME > 제품소개 > LOOSE LINING & SHEET LINING

PIPE,FITTING & OTHERS. (클릭하시면 해당 제품정보로 이동합니다.)

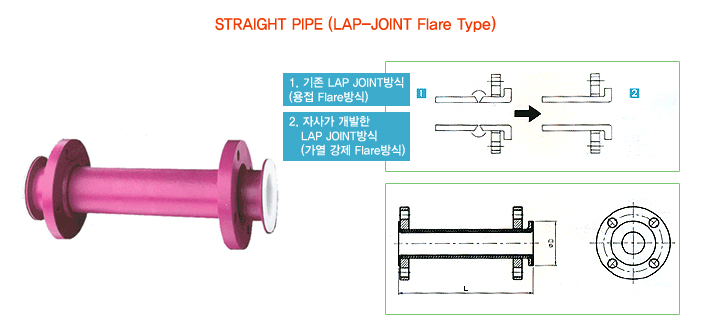

STRAIGHT
PIPE 		90° ELBOW 45° ELBOW TEE

REDUCING

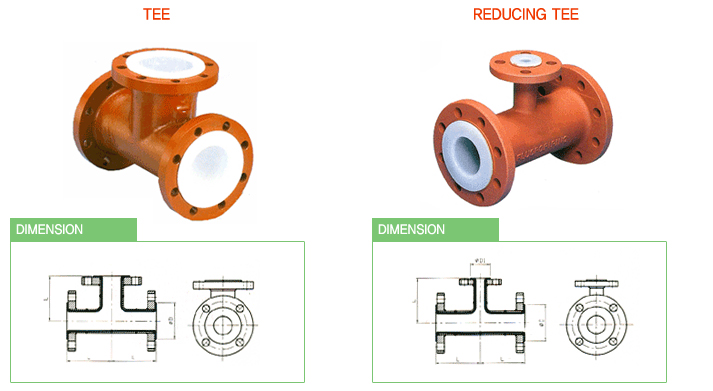

TEE 		CON

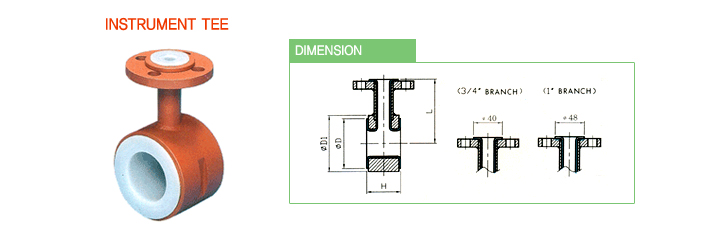

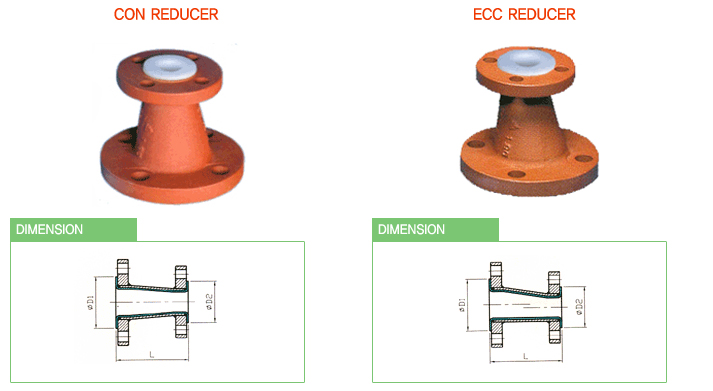

REDUCER		 CEE REDUCER INSTRUMENT TEE

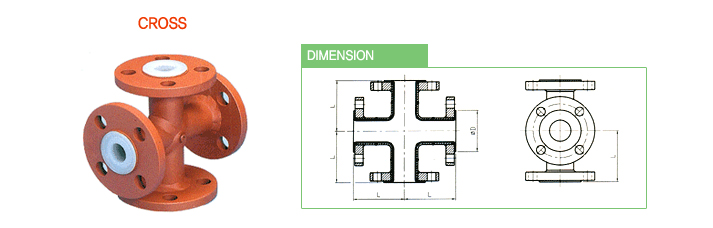

CROSS REDUCING

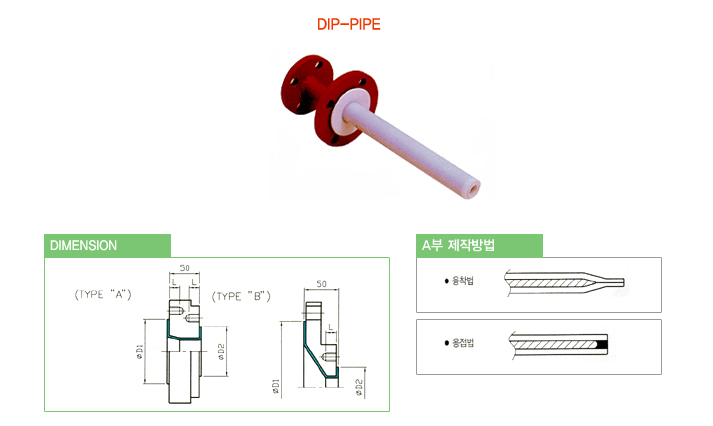

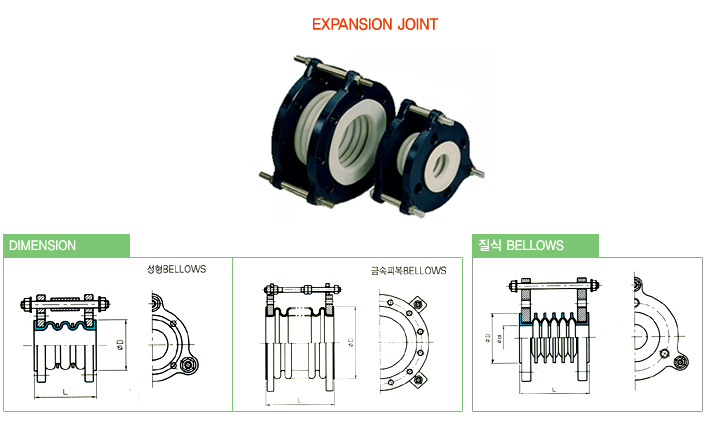

FLANGE 		DIP-PIPE EXPANSION
JOINT

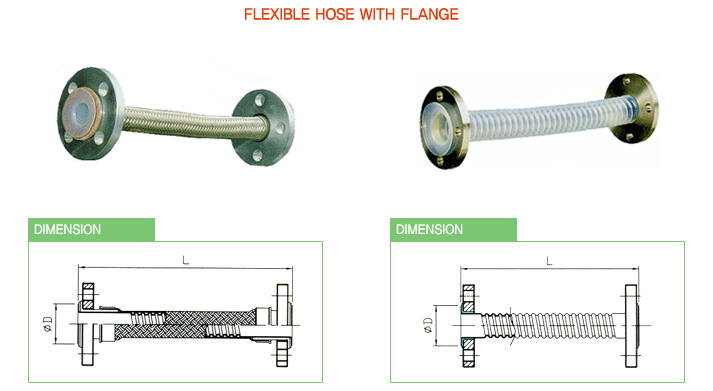

FLEXIBLE HOSE WITH FLANGE PLIABLE HOSE WITH FLANGE DISTANCE

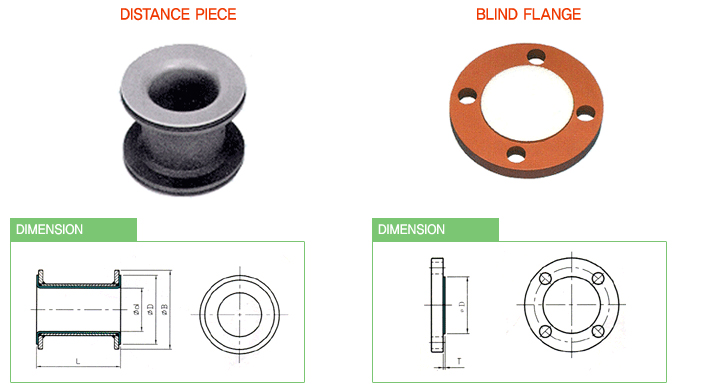

PIECE		 BLIND
FLANGE

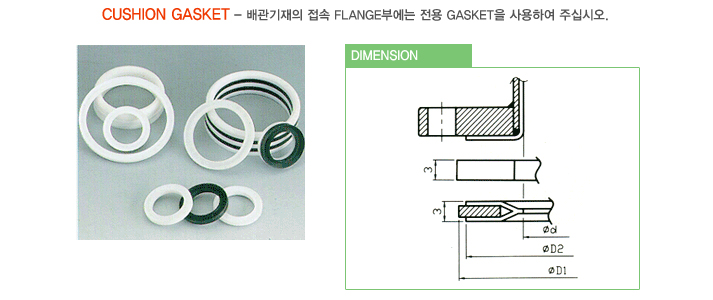

CUSHION
GASKET 		  제작가능한 규격 LOOSE & SHEET LINING

STANDARD FLANCE : ANSI 150Lb or JIS 10K
NOMINAL SIZE
D
(㎜)
L(㎜)
LINERS AVAILABLE
ANSI
JIS
MIN
MAX
PFA
PTFE
ETFE
3/4"
20A
40
80
3,000
★
★
★
1
25A
48
80
★
★
★
1 1/2
40A
69
90
3,000
★
★
★
2
50A
88
90
★
★
★
2 1/2
65A
113
90
★
★
★
3
80A
118
100
★
★
★
4
100A
151
100
★
★
★
6
150A
204
120
★
★
★
8
200A
256
120
★
★
★
10
250A
312
150
3,000
★
★
★
12
300A
366
150
★
★
★

STANDARD FLANCE : ANSI 150Lb or JIS 10K
NOMINAL SIZE
D
(㎜)
L(㎜)
LINERS AVAILABLE
ANSI
JIS

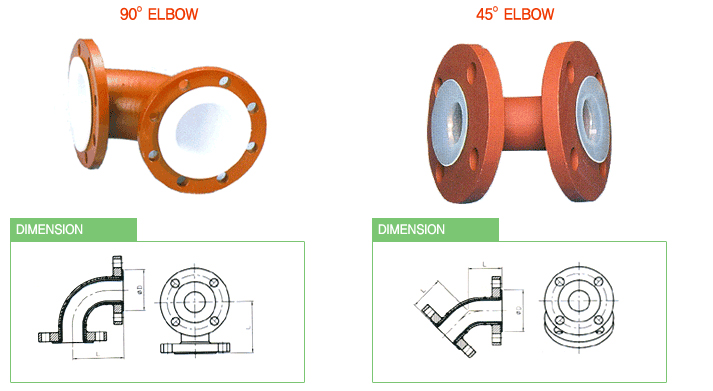

90˚Elbow
45˚Elbow
PFA
PTFE
ETFE
3/4"
20A
40
80
45
★
★
★
1
25A
48
89
45
★
★
★
1 1/2
40A
69
102
58
★
★
★
2
50A
88
114
64
★
★
★
2 1/2
65A
113
127
76
★
★
★
3
80A
118
140
76
★
★
★
4
100A
151
165
102
★
★
★
6
150A
204
203
127
★
★
★
8
200A
256
229
140
★
★
★
10
250A
312
279
165
★
★
★
12
300A
366
305
191
★
★
★

STANDARD FLANCE : ANSI 150Lb or JIS 10K
NOMINAL SIZE
D
(㎜)
L
(㎜)
LINERS AVAILABLE
ANSI
JIS
PFA
PTFE
ETFE
3/4"
20A
40
80
★
★
★
1
25A
48
89
★
★
★
1 1/2
40A
69
102
★
★
★
2
50A
88
114
★
★
★
2 1/2
65A
113
127
★
★
★
3
80A
118
140
★
★
★
4
100A
151
165
★
★
★
6
150A
204
203
★
★
★
8
200A
256
229
★
★
★
10
250A
312
279
★
★
★
12
300A
366
305
★
★
★

NOMINAL SIZE
D
(㎜)
D1
(㎜)
L
(㎜)
LINERS AVAILABLE
ANSI
JIS
PFA
PTFE
ETFE
1"×3/4"
25×20
49
40
89
★
★
★
1 1/2×1
40×25
69
48
102
★
★
★
2×1
50×25
88
48
114
★
★
★
2×1 1/2
50×40
88
69
114
★
★
★
2 1/2×2
65×50
113
88
127
★
★
★
3×2
80×50
118
88
140
★
★
★
4×2
100×50
151
88
165
★
★
★
4×2 1/2
100×65
151
113
165
★
★
★
4×3
100×80
151
118
165
★
★
★
6×4
150×100
204
151
203
★
★
★
8×4
200×100
256
151
229
★
★
★
8×6
200×150
256
204
229
★
★
★

STANDARD FLANCE : ANSI 150Lb or JIS 10K
NOMINAL SIZE
D2
(㎜)
D2
(㎜)
L
(㎜)
LINERS AVAILABLE
ANSI
JIS
PFA
PTFE
ETFE
1"×3/4"
25×20
48
40
114
★
★
★
1 1/2×1
40×25
69
48
114
★
★
★
2×1
50×25
88
48
127
★
★
★
2×1 1/2
50×40
88
69
127
★
★
★
2 1/2×2
65×50
113
88
140
★
★
★
3×2
80×50
118
88
152
★
★
★
4×2
100×50
151
88
178
★
★
★
4×2 1/2
100×65
151
113
178
★
★
★
4×3
100×80
151
118
178
★
★
★
6×4
150×100
204
151
229
★
★
★
8×4
200×100
256
151
279
★
★
★
8×6
200×150
256
204
279
★
★
★

STANDARD FLANCE : ANSI 150Lb or JIS 10K
NOMINAL SIZE
D
(㎜)
D1
(㎜)
L
(㎜)
H
(㎜)
LINERS AVAILABLE
ANSI
JIS
PFA
PTFE
ETFE
3/4"
20A
40
60
80
60
★
★
★
1
25A
48
66
89
60
★
★
★
1 1/2
40A
69
85
102
60
★
★
★
2
50A
88
103
114
60
★
★
★
2 1/2
65A
113
122
127
60
★
★
★
3
80A
118
135
140
60
★
★
★
4
100A
151
173
165
60
★
★
★
6
150A
204
221
203
60
★
★
★
8
200A
256
278
229
60
★
★
★
10
250A
312
339
279
60
★
★
★

STANDARD FLANCE : ANSI 150Lb or JIS 10K
NOMINAL SIZE
D
(㎜)
L
(㎜)
LINERS AVAILABLE
ANSI
JIS
PFA
PTFE
ETFE
3/4"
20A
40
80
★
★
★
1
25A
48
89
★
★
★
1 1/2
40A
69
102
★
★
★
2
50A
88
114
★
★
★
2 1/2
65A
113
127
★
★
★
3
80A
118
140
★
★
★
4
100A
151
165
★
★
★
6
150A
204
203
★
★
★
8
200A
256
229
★
★
★
10
250A
312
279
★
★
★
12
300A
366
305
★
★
★

STANDARD FLANCE : ANSI 150Lb or JIS 10K
NOMINAL SIZE
D1
(㎜)
D2
(㎜)
TYPE
NOMINAL SIZE
D1
(㎜)
D2
(㎜)
TYPE
NOMINAL SIZE
D1
(㎜)
D2
(㎜)
TYPE
ANSI
JIS
ANSI
JIS
ANSI
JIS
3/4"×1.2"
25×15
40
32
A
6"×3/4"
150×20
204
40
B
10"×2"
250×50
312
88
B
1 1/2×1/2
40×15
69
32
A
6×1
150×25
204
48
B
10×2 1/2
250×65
312
113
B
2×1/2
50×15
88
32
A
6×1 1/2
150×40
204
69
B
10×3
250×80
312
118
B
2×3/4
50×20
88
40
A
6×2
150×50
204
88
B
12×1/2
300×15
366
32
B
2 1/2×1/2
65×15
113
32
B
6×2 1/2
150×65
204
113
B
12×3/4
300×20
366
40
B
2 1/2×3/4
65×20
118
40
B
8×1/2
200×15
256
32
B
12×1
300×25
366
48
B
2 1/2×1
65×25
113
48
A
8×3/4
200×20
256
40
B
12×1 1/2
300×40
366
69
B
3×1/2
80×15
118
32
B
8×1
200×25
256
48
B
12×2
300×50
366
88
B
3×3/4
80×20
118
40
B
8×1 1/2
200×40
256
69
B
12×2 1/2
300×65
366
113
B
3×1
80×25
118
48
A
8×2
2000×50
256
88
B
12×3
300×80
366
118
B
4×1/2
100×15
151
32
B
8×2 1/2
200×65
256
113
B
12×4
300×100
366
151
B
4×3/4
100×20
151
40
B
10×1/2
250×15
312
32
B
12×6
300×150
366
204
B
4×1
10×25
151
48
B
10×3/4
250×20
312
40
B
12×8
300×200
366
256
B
4×1 1/2
100×40
151
69
B
10×1
250×25
312
48
B
12×10
300×250
366
312
A
6×1/2
100×15
204
32
B
10×1 1/2
250×40
312
69
B


STANDARD FLANCE : ANSI 150Lb or JIS 10K
NOMINAL SIZE
D
(㎜)
ANSI
JIS
3/4"
20A
40
1
25A
48
1 1/2
40A
69
2
50A
88
2 1/2
65A
113
3
80A
118
4
100A
151
6
150A
204
8
200A
256
10
250A
312
12
300A
366

STANDARD FLANCE : ANSI 150Lb or JIS 10K
NOMINAL
SIZE
D
(㎜)
성형 BELLOWS
금속피복 BELLOWS
LINERS
AVAILABLE
L(㎜)
L(㎜)
허용변위량
3CON
5CON
5CON
8CON
신
축
축차
ANSI
JIS
MIN
MAX
MIN
MAX
5CON
8CON
5CON
8CON
5CON
8CON
PFA
PTFE
ETFE
1" 25A
48
35
47
63
80
80
110
3
5
5
8
2
5
★
★
1 1/2 40A
69
52
65
70
95
100
140
5
7
11
17
★
★
2 50A
88
52
76
70
120
100
140
6
9
12
18
★
★
3 80A
118
58
89
85
137
130
180
8
12
14
24
★
★
4 100A
151
61
94
88
143
140
195
10
15
20
30
★
★
6 150A
204
67
104
97
158
165
230
15
20
25
30
★
★
8 200A
256
73
112
106
173
175
250
15
25
30
40
★
★
10 250A
312
78
121
115
186
190
270
20
30
40
60
★
★
12 300A
366
85
131
123
200
190
270
20
30
40
60
★
★

STANDARD FLANCE : ANSI 150Lb or JIS 10K
NOMINAL SIZE
D
(㎜)
d
(㎜)
L(㎜)
LINERS AVAILABLE
3CON
5CON
8CON
ANSI
JIS
MIN
MAX
MIN
MAX
MIN
MAX
PFA
PTFE
ETFE
1/2"
15A
33
16
34
40
40
54
46
68
★
★
3/4
20A
40
22
38
45
44
62
50
78
★
★
1
25A
48
29
38
45
44
62
50
78
★
★
1 1/2
40A
69
42
42
51
48
71
54
90
★
★
2
50A
88
54
42
51
48
71
54
90
★
★
2 1/2
65A
113
70
46
56
52
79
58
101
★
★
3
80A
118
82
47
57
53
80
59
102
★
★
4
100A
151
105
51
63
57
88
63
113
★
★
6
150A
204
156
55
67
61
92
67
117
★
★
8
200A
256
207
60
76
66
106
72
136
★
★
10
250A
312
366
64
131
70
110
76
140
★
★

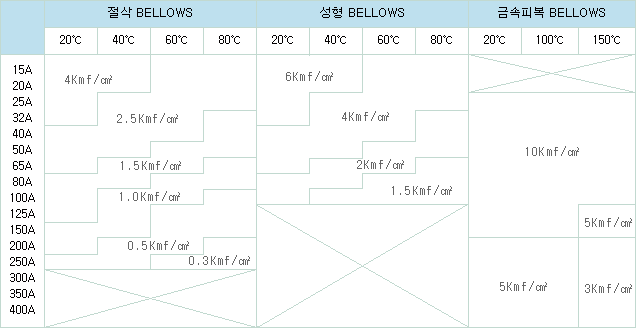

BELLOWS 적용범위

STANDARD FLANCE : ANSI 150Lb or JIS 10K
NOMINAL SIZE
D
(㎜)
MAXL
(㎜)
LINERS AVAILABLE
ANSI
JIS
PFA
PTFE
ETFE
3/4"
20A
40
3000
★
★

1
25A
48
3000
★
★

1 1/2
40A
69
3000
★
★

2
50A
88
3000
★
★

2 1/2
65A
113
3000
★
★

3
80A
118
3000
★
★

4
100A
151
3000
★
★

6
150A
204
3000
★
★


STANDARD FLANCE : ANSI 150Lb or JIS 10K
NOMINAL SIZE
D
(㎜)
DISTANCE PIECE
BLIND FLANGE
LINERS AVAILABLE
ANSI
JIS
L(㎜)
T(㎜)
PFA
PTFE
ETFE
3/4"
20A
40
60
2
★
★
★
1
25A
48
60
2
★
★
★
1 1/2
40A
69
60
2
★
★
★
2
50A
88
70
3
★
★
★
2 1/2
65A
113
80
3
★
★
★
3
80A
118
90
3
★
★
★
4
100A
151
90
3
★
★
★
6
150A
204
100
4
★
★
★
8
200A
256
100
4
★
★
★
10
250A
312
100
4
★
★
★
12
300A
366
100
4
★
★
★

STANDARD FLANCE : ANSI 150Lb or JIS 10K
NOMINAL SIZE
ANSI
JIS
ANSI
JIS
D1(㎜)
d(㎜)
D1(㎜)
D2(㎜)
d(㎜)
1/2"
15A
48
22
58
52
22
3/4
20A
57
28
63
58
28
1
25A
67
35
74
70
35
1 1/2
40A
86
49
89
85
49
2
50A
104
61
104
98
61
2 1/2
65A
123
77
124
114
77
3
80A
135
90
134
130
90
4
100A
173
116
159
155
116
6
150A
221
170
220
214
170
8
200A
277
218
270
265
218
10
250A
338
270
333
321
270
12
300A
408
320
378
370
320
제작 가능한 관련규격
  ANSI·ASTM JIS·KS
PIPE
 ASTM A53
ASTM A105
ASTM A312
API 5L		 JIS G 3454
JIS G3452
KS D 3562
KS D 3507
FLANGE
 ANSI B 16.5
ASTM A 105
ASTM A 182		 JIS B 2220
KS B 1503
FITTING
 ANSI B 16.5
ANSI B 16.9
ASTM A 234
ASTM A 312		 JIS B 2312
KS B 2322
LINING관련규격
 PTFE ASTM F 423
PFA ASTM F 781
PVDF ASTM F 491
FEP ASTM F 546		 -

제작표준
  PIPE FITTING
PTFE LOOSE LINING(삽입형) LOOSE LINING/ISOSTATIC MOLDING
ETFE/ECTFE GROWSE LINING® GROWSE LINING®
PFA LOOSE LINING/GROWSE LINING® 사출성형/GROWSE LINING®
LOOSE LINING & SHEET LINING
상아이테크만의 Know-How로써 SHEET와 모재사이에 FIX NUT를 고정시켜 고온 및 부식방지에 탁월함

FIX NUT : 상아이테크의 특허제품으로 CARBON STEEL NUT(M6)의 외부에 FEP 또는 PFA재질로 INSET 사출한 NUT

< 시공사례 >

화력발전소 탈황설비

DUCT 내 PFA SHEET LINING
공사





VENTURY 작업






< SHEET LINING >
