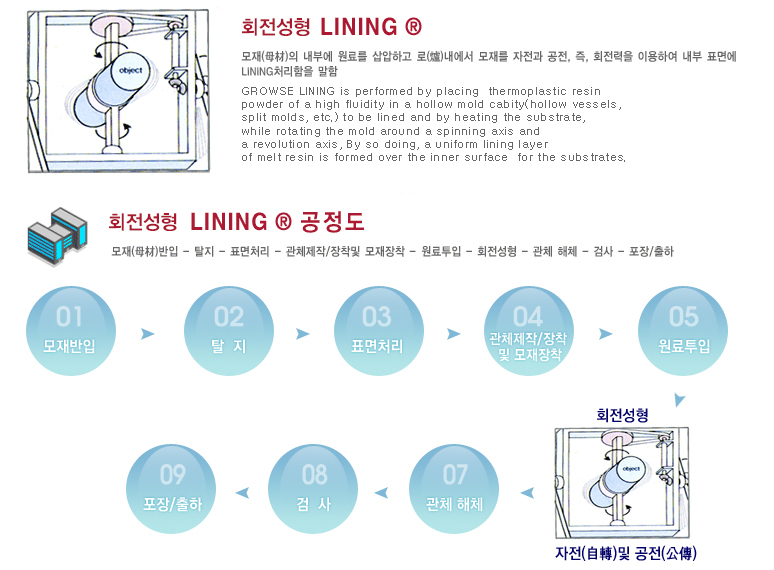

HOME > 제품소개 > LOTATION MOLDING LINING |
| |
 |
| |
 Growse Lining®의 특성 |
|
|
| |
| Growse Lining®의 사용분야 |
|
| 사용분야 |
적용품목 |
| 화학/반도체 |
반응조, 저장조, 발수약품처리조, 순수조 등 |
| 철강/금속공업 |
공업약품저장조, 산세척, 수처리, 발약품처리기 |
| 섬유공업 |
공업약품저장용, 발액, 발수처리조 등 |
| 식품공업 |
식용유, 식초등의 저장조, 폐수처리조 등 |
| 전기/전자공업 |
공업약품조, 세척조, 폐수처리조, PCB기판 |
| 환경공해산업 |
약품저장조, 정수자정, 운반조, 폐수처리기 |
| 농수산가공품 |
농수산물가공물저장조, 식품가공기 |
|
| |
| Growse Lining®의 적용원료 및 장점 |
|
| GRADE명 |
주원료 |
원료색상 |
도막(MM) |
사용온도 |
주요용도 |
| SA-EW001 |
ETFE |
백색계열 |
2MM이상 |
150°C |
내식용, 내화확약품용, 내마모용 |
| SA-EG001 |
NEW ETFE |
회색계열 |
2MM이상 |
150°C |
고순도용 용출방지 및 내화학, 내마모용 |
| SA-EW001C |
ETFE |
백색계열 |
2MM이상 |
130°C |
내식용, 내화확약품용, 내마모용 |
| SA-PB001 |
PFA |
갈색계열 |
2MM이상 |
165°C |
내식용, 내화확약품용, 내마모용 |
| SA-PW001 |
PFA |
백색계열 |
2MM이상 |
80°C |
내식용, 내화확약품용, 내마모용 |
| SA-PI001 |
PVDF |
아이보리계열 |
2MM이상 |
100°C |
내식용, 내화확약품용, 내마모용 |
|
| |
| Growse Lining®의 적용제품 |
|
|
| 반응조/REACTION TANK |
|
일체성형공법으로 완벽하게 용접접착시킴으로써 분체도장 또는 SHEET LINING의 문제점인 내부압성, 관체와의 박리, PIN HOLE등을 완전히 해결하였음 |
|
|
|
| LINING TANK |
|
기존의 SHEET용접 LINING에서 오는 NOZZLE부위의 취약성, 접합제의 박리, PIN HOLE등을 이음매없이 일체형으로 시공합니다.
|
|
|
|
| |
|
|
|
|
|
| 교반기및 기타 악세서리 |
|
일체성형공법으로 완벽하게 용접접착시킴으로써 분체도장 또는 SHEET LINING의 문제점인 내부압성, 관체와의 박리, PIN HOLE등을 완전히 해결하였음 |
|
|
|
|
|
| |
|
|
|
|
|
| MULTI-NOZZLE PIPE |
|
복잡형상의 多MULTI-NOZZLE PIPE를 GROWSE LINING공법으로 시공함으로써 FLANGE 및 연결부분이 적으므로 전체적으로 비용절감및 LEAKAGE의 발생가능성을 근본적으로 해결하였습니다.
|
|
|
|
| MULTI-NOZZLE PIPE |
|
종래는 PIPE와 수개의 FITTING을 사용하여 시공하던 공법을 지양하고 SET화 개념으로 원가를 대폭절감 할 수 있게 되었습니다.
|
|
|
|
| MULTI-NOZZLE PIPE |
|
기존의 PTFE성형가공후 삽입하여 LINING형태를 취하던 방식을 지양하고, GROWSE LINING공법에 의하여 단공정및 대량생산체제로 대폭적인 원가절감 및 품질안정을 기할수 있게 되었습니다.
|
|
| |
|
|
|
|
|
| DIAPHRAGM VALVE |
|
GROWSE LINING공법에 의한 당사의 DIAPHRAGM VALVE는 유선형으로 설계되어 유체의 흐름이 우수하고 잔류현상이 없습니다. 또한 DIAPHRAGM은 TEFLON의 특수공법으로 제작하여 100만회 이상의 반복시험을 거쳐 합격한 제품으로 내구력및 유연성이 뛰어나 상시간 사용에도 변형이 없습니다.
|
|
|
|
| BELLOWSE |
|
기존의 COATING공법에 의해 얇은 두께로 인하여 짧은 수명과 PIN HOLE이 다량발생하였으나
GROWSE LINING공법에 의하여 이러한 문제를 개선시켜 고압력하에도 충분히 사용할 수 있게 되었습니다.
|
|
|
|
| ETFE GROWSE LINING
--BY PASS설치 LINE |
|
|
|
|
| |
| LINING의 특성 비교 |
| |
| 항목 |
GROWSE LINING
(PFA, ETFE) |
SHEET LINING(PTFE) |
SHEET LINING(PTFE) |
내약
품성 |
PFA. ETFE수지는 강산.강알칼리용제에 전혀 반응하지 않음 |
◎ |
좌동 |
◎ |
불산.인산.알칼리 등에 반응. 염산등에도 약간 반응 |
△ |
내침
투성 |
3MM이상 두께로 일체성형되므로 전혀 침투되지 않음 |
◎ |
SHEET 자체에는 침투되지 않으나 용접부위에는 신뢰성이 없음 |
○ |
PIN HOLE이 없어 침투는 거의 없음 |
◎ |
| 세정성 |
용접부위가 없는 LINING이며 그 밖에도 비점착성.발유.발수성이 탁월함 |
◎ |
SHEET용접부위에 이물질이 접착될 수 있음 |
△ |
용접부위는 없으나 비점착성.발수.발유성면에서 불소수지에 비하여 낮음 |
○ |
| 순수성 |
PFA. ETFE수지는 약품등에 접하여도 불순물의 용출이 없음 |
◎ |
좌동 |
◎ |
불산.인산.알칼리 등에 침투되면 이온화된 용출성분이 발생함 |
○ |
| 내열성 |
불소수지의 내열성은 매우 높음 |
◎ |
SHEET자체의 내열성은 높으나 관체접착제의 내열성은 낮음 |
△ |
GLASS의 내열성은 매우 높음 |
△ |
내열
충격성 |
용접부위가 없는 견고한 접착이므로 피 Lining체의 파손이 없는한 안정함 |
◎ |
용접부위에 PIN HOLE 가능성이 있으며 용접부위에 CRACK발생위험성이 있음 |
△ |
GLASS의 내열성은 매우 높음 |
△ |
관체
접합성 |
열융착에 의해 강력하게 Lining되어 있으므로 Minus압력에도 사용가능 |
◎ |
밀착력을 강하게 하여 접착하여도 SHEET와 관체사이의 공기층이 남아있으므로 분리될 위험성이 높음 |
△ |
MINUS압력에도 사용가능 |
◎ |
외부
충격성 |
모채가 파손되지 않는한 분리되지 않음 |
◎ |
고무 또는 접착제이므로 분리될 수 있음 |
△ |
외부충격에 의하여 파손될 위험성이 큼 |
△ |
| LINING성 |
복잡형상에도 LINING가능 |
◎ |
용접이 난이하므로 단순형상만 시공 가능 |
△ |
LINING두께에 제한이 있으나 복잡한 형상에도 LINING가능 |
○ |
| *평가 ◎매우우수 ○우수 △사용가능 |
|
| |
|
|
|
