 불소수지 열교환기의 특징 |
|
|
| |
| 불소수지 열교환기 |
|
|
| |

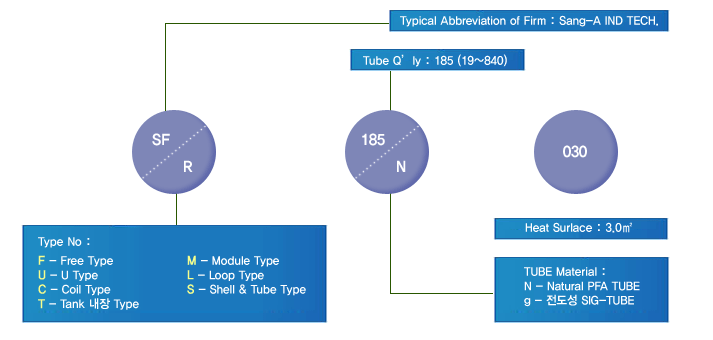

| 불소수지 열교환기 CODE |
|
 |
| |
| 불소수지 열교환기 종류및 특징 |
|
| Type No |
Type |
특징/Feature |
| SIF |
Free type |
기본 구조로 TUBE를 자유롭게 용기내에 장치하여 사용 |
| SIM |
Module Type |
TUBE를 Battle로 분리하여 전열 효율을 높이고
TUBE가 유동되지 않도록 한 구조 |
| SIU |
U Type |
최대의 전열면적과 전열 효율의 극대화 및 설치 용이 |
| SIL |
l oop Type |
대형 산세조의 벽면에 설치하여 사용하여 내구성이 우수 |
| SIC |
Coil Type |
귀금속, PCB등 소형도금조 벽면에 설치 사용하며 소형 경량화 |
| SIS |
Shell&Tube Type |
부식성액체, 고순도 약품, 반도체, 시약등의 연속가열, 냉각 및
부식성액체의 응축 |
| SIT |
Tank내장 Type |
Agitator를 사용하는 내화학성 재질의 TANK내부에 장착하여
액의 가열,냉각 |
|
| |
*열교환 효율과 내압력을 고려한 전열관의 PFA TUBE는 3.2×2.4, 6.4×5.2, 10.0×8.0등이 사용
*불소수지 열교환기는 용도 및 사용조건에 따라 적절한 기종을 선택 |
| |
| 불소수지 열교환기의 유형 |
|
 |
 |
|
| |
| 코일형 |
| 작은 탱크의 저면에 설치하여 사용되는 특수한 형태의 열교환기로, 튜브는 PFA, 지지대는 PTFE로 제작되어 내화학성이 우수하며, 특히 이동이 간편하며 열전달성이 우수합니다. |
|
| |
 |
|
| |
| 스파이럴 형 |
| 탱크 내에 타 작동부위를 피하여 바닥 또는 측면에 설치할 수 있도록 제작된 형태의 열교환기로써 PFA튜브를 사용하며 주축대는 스텐인레스 스틸 및 PTFE로 제작된 두 가지가 있습니다. |
|
| |
 |
|
| |
| 자유형 |
여러 가닥의 소구경 PFA 튜브를 벌집모양으로 일체화 성형하여 탱크와의 체결 및 해체가 용이합니다.
|
|
|
 |
|
| |
| 불소수지 열교환기의 용도 |
|
|
 |
|
| TEFLON 열교환기는 부식되지 않는 TEFLON 플루오르-카본 합성수지로 만든 작은 지름의 튜브로 구성되어 있습니다. TEFLON 열교환기는 찌꺼기를 제거하고 쉽게 설치할 수 있습니다. |
| |
| 모든 코일은 여러가지 튜브 형태로 사용할 수 있습니다. 표준 튜브는 100% 플루오르-카본 합성수지로 만듭니다. 각 유니트는 배치하기 전에 모든 화학적 잔여물이 제거되어야 합니다. |
|
| |
 |
|
| PFA 열교환기는 내열성, 내식성, 기계적 강도, 용착성이 우수한 수지인 PFA Tube를 사용한 열교환기로써 각종 반도체 산업에 사용되면서 산, 알칼리, 순수, 초순수 등의 가열, 냉각용으로 적합합니다. |
| |
| PFA Tube는 3ØX4Ø, 4ØX6Ø, 8ØX10Ø, 9ØX12Ø등의 비교적 두꺼운(0.5mm ~ 1.5mm)것을 사용하고, 가열 냉각시는 열수, 냉수에 의한 금속이온의 투과에 의한 유체의 오염에 대하여 배려하였습니다. |
|
| |
 |
|
중간경 사이즈의 PFA Tube를 같은 방향으로 감아서 Unit를 여러 단으로 쌓으면 중량이 무겁기 때문에 하나의 Unit로 약 20~30m의 길이로 만듭니다.
전열 면적의 배열은 작게 설계할 수 있습니다. |
|
|
|
|
| |
| 불소수지 열교환기 종류 및 특징 |
|
|
| Free Type(SIF) |
|
| 용도/Application |
|
|
저장조, 반응조. 증발기, 응축기등에서 액체의 가열, 냉각에 범용적으로 사용 |
| |
| 특징/Feature |
|
| 기본구조로 PFA TUBE가 Flexible성이 있어 자유롭게 용기내에 장치하여 사용 |
| |
| Model |
Tube
Q'ty |
Heat
Surface
(m²) |
Length
L(mm) |
Connector |
| SIF-19N(G)-000 |
19 |
0.2~1.0 |
1400~6200 |
1/2” |
| SIF-37N(G)-000 |
37 |
0.4~2.0 |
1200~6300 |
3/4” |
| SIF-108N(G)-000 |
108 |
1.0~4.0 |
500~3800 |
1” |
| SIF-185N(G)-000 |
185 |
2.0~8.0 |
650~4600 |
1
1/2” |
| SIF-450N(G)-000 |
450 |
5.0~20.0 |
850~4500 |
2” |
|
| 주) TUBE SIZE: 3.2×2.4 |
|
 |
|
|
|
| |
|
| MODULE Type(SIM) |
|
| 용도/Application |
|
| 산세조.도금조.Etching조 등에서 표면처리엑의 가열.냉각.반도체.Printer기판등의 각종공정 |
| |
| 특징/Feature |
|
| PFA TUBE를 Baffle로 분리하여 전열 효율을 높이고 Baffle을 일정 장소에 고정하여 TUBE가 유동되지 않도록 한 구조 |
| |
| Model |
Tube
Q'ty |
Heat
Surface
(m²) |
Length
L(mm) |
Connector |
| SIM-37N(G)-000 |
37 |
0.4~2.0 |
1400~6300 |
3/4” |
| SIM-108N(G)-000 |
108 |
1.0~4.5 |
1200~4800 |
1” |
| SIM-185N(G)-000 |
185 |
2.0~8.0 |
1400~5100 |
1 1/2 ” |
|
| 주) TUBE SIZE: 3.2×2.4 |
|
 |
|
|
|
| |
|

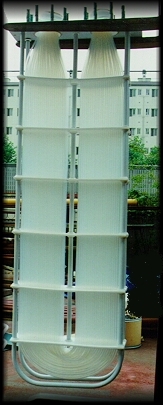

| MODULE Type(SIU) |
|
| 용도/Application |
|
| 철강.자동차.항공기 산업등에 사용되는 대형 산세조.도금조.Etching조 등에서 표면처리액의 가열.냉각 및 비철금속공업 등에서 사용되는 전해액의 가열.냉각에 사용. |
| |
| 특징/Feature |
|
| PFA TUBE 450본으로 구성되어 최대의 전열면적을 가지고 있으며 TUBE를 PTFE Baffle로 분리하여 전열효율을 극대화 하였고 불소수지로 피복된 U-Rod로 고정하여 유동.진동을 방지 |
| |
| Model |
Tube
Q'ty |
Heat
Surface
(m²) |
Length
L(mm) |
Connector |
| SIU-450N(G)-000 |
450 |
5.0~20.0 |
1400~5200 |
2” |
|
| |
|
|
 |
|
|
|
| |
|
| MODULE Type(SIL) |
|
| 용도/Application |
|
| 철강.자동차.항공기 산업등에 사용되는 대형 산세조.도금조.Etching조 등에서 표면처리액의 가열.냉각 및 비철금속공업 등에서 사용되는 전해액의 가열.냉각에 사용. |
| |
| 특징/Feature |
|
| 벽면에 고정시켜 설치하므로 처리 제품과의 접촉으로 TUBE가 손상되지 않고 PFA TUBE를 사용하여 Head를 Honeycomb Type으로 제작하여 연결배관 Compact하여 Leak가 발생하지 않음 |
| |
| Model |
Tube
Q'ty |
Heat
Surface
(m²) |
Length
L(mm) |
Connector |
| SIL-61N(G)-000-S(T) |
450 |
5.0~20.0 |
1400~5200 |
2” |
|
| 주) TUBE SIZE: 3.2×2.4 |
|
 |
|
|
|
| |
|
| SHELL &TUBE Type (SIS) |
|
| 용도/Application |
|
| 철강.자동차.항공기 산업등에 사용되는 대형 산세조.도금조.Etching조 등에서 표면처리액의 가열.냉각 및 비철금속공업 등에서 사용되는 전해액의 가열.냉각에 사용. |
| |
| 특징/Feature |
|
| 벽면에 고정시켜 설치하므로 처리 제품과의 접촉으로 TUBE가 손상되지 않고 PFA TUBE를 사용하여 Head를 Honeycomb Type으로 제작하여 연결배관 Compact하여 Leak가 발생하지 않음 |
| |
| Model |
Tube
Q'ty |
Heat
Surface
(m²) |
Length
L(mm) |
Connector |
| SIL-61N(G)-000-S(T) |
450 |
5.0~20.0 |
1400~5200 |
2” |
|
| 주) TUBE SIZE: 3.2×2.4 |
|
 |
|
|
|
| |
| 기타 납품실적 |
|
|
| |
